[스케치업] 도구모음/ 툴바(Tool bars) : Solid Tools



[스케치업] 도구모음/ 툴바(Tool bars) : Solid Tools (솔리드 툴)

Outer shell  intersect union Subtract Trim Split

 📌 사진이 아닌 gif 로 제작하였습니다.

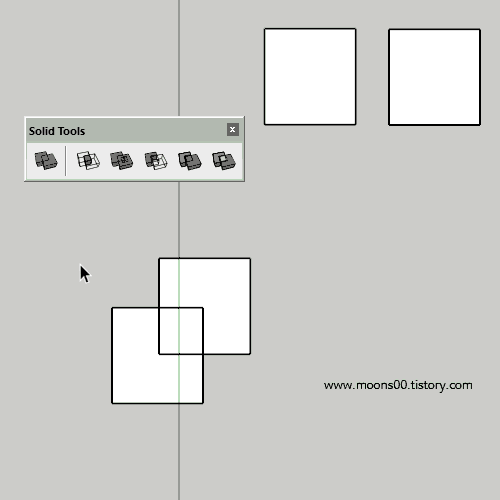

Outer shell ( 외부 겹치는 솔리드)

 : 겹치는 외부 면만 남기는 툴이다.



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭 / 두번째 오브젝트 클릭 하면

두개의 객체가 하나의 객체로 완성됩니다.

Outer shell

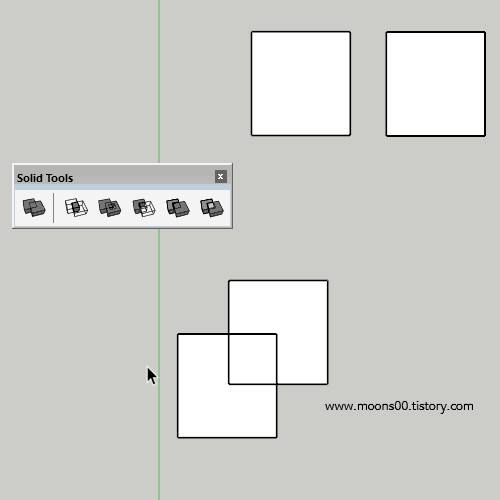

intersect (교차)

: 2개의 오브젝트의 겹치는 형태를 남겨준다.



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭 / 두번째 오브젝트 클릭 하면

그 교차되는 하나의 상자만 남습니다.



intersect





Union (합치기)

: 2개의 오브젝트를 하나의 객체로 만들어 준다.



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭 / 두번째 오브젝트 클릭 하면

하나의 객체로 합쳐집니다.



Union













Subtract (빼기)

: 2개의 오브젝트 중 첫번째 선택한 객체와

서로 겹치는 객체를  삭제하고 하나의 객체만 남음



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭 / 두번째 오브젝트 클릭 하면

먼저 클릭한 객체는 사라지고

나중에 클릭한 객체가 겹쳐진 부분을 제외한

나머지 부분이 남습니다.



Subtract





Trim (자르기)

: 2개의 오브젝트 중 먼저 클릭한 객체의 형상은 그대로 있지만

두번째 클릭한 오브젝트의 겹치는 곳은 사라진다.



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭( 사각형 ) / 두번째 오브젝트 클릭 ( 겹치는 곳까지 사라짐 )하면

첫번째 클릭한 곳은 그대로 사각형 객체로 남고 나중에 클릭한 객체는 교차되는 부분을 삭제시키고 나머지부분이 남습니다.





Trim





Split (쪼개기)

: 2개의 오브젝트 중 겹치는 곳은 다 분해된다.



두개의 오브젝트를 만든 후에

첫번째 오브젝트 클릭 / 두번째 오브젝트 클릭 하면

겹치는 위치에 따라서 자를 수 있습니다.

(첫번째 두번째 클릭하는것 상관없이 원하는대로 클릭하면 된다.)





Split
