[캐드(CAD)] CAL 명령어 사용하기





CAL 명령어 사용하기

1   Ctrl + 8  :  공학 계산기창 열기

2   명령어 입력창 : CAL



CAL 명령어는 공학계산기 창을 이용하여 계산할 수있는 편리함이 있지만

표현식을 사용하여 좀 더 편리한 기능을 이용할 수 있습니다.



📌이미지 및 GIF (움직이는 이미지) 이니 참고 바랍니다.



CTRL + 8 : 공학계산기 창

창을 열면 기본적인 계산부터 표준 수학 함수

sin,cos,tan,loq등 공학 계산기를 사용할 수 있습니다.

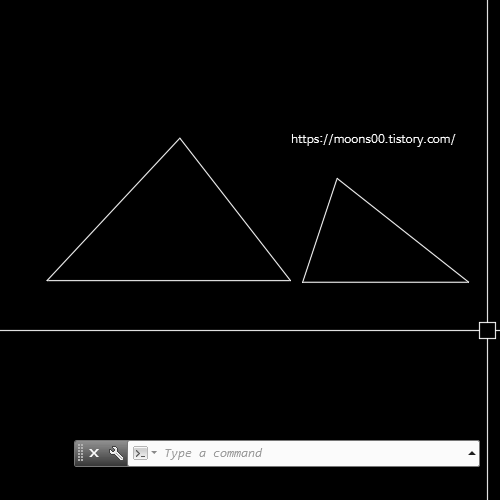

도형 중심점 찾기



보통 CAL 명령어를 사용하면 그냥 똑같이 입력하면 되지만

첫 명령어를 Line , Circle, Donut등 사용하게 되면

' (아포스토로피 aspostrophe/ 작은 따옴표)를 먼저 입력해야 합니다.



입력한 명령어 : 'cal



'CAL
(MID+MID+MID)/3	(중간점+중간점+중간점) / 3개 선



---

📌 명령어를 사용하고 CAL 사용시에는 꼭 작은따옴표를 앞에 붙이는걸 잊지말자!



command : : DOUNT(DO)

(원의 안쪽 크기) Specify inside diameter of dount <0,0000> :

(원의 바깥쪽 크기) Specify outside diameter of dount <5,0000> :

DOUNT Specify center of dount or <exit>: 'cal

CAL >>>> Expression : (mid+mid+mid)/3





삼각형의 중심점을 찾기 위해 저는 도넛을 이용해 표시를 했고

다른 명령어 사용해도 무관합니다.

각 3개의 선 사이에 있는 중심점을 미드포인트를 사용하여 구했습니다.



도형 중심점 찾기



스냅모드	축약어 ( CAL 명령어 사용)
ENDPOINT ( 끝점 )	END
INSERT ( 삽입점 )	INS
INTERSECTION ( 교차점 )	INT
MIDPOINT ( 중간점 )	MID
CENTER ( 중심점 )	CEN
NEAREST ( 근처점 )	NEA
NODE ( 노드 )	NOD
QUADRANT ( 사분점 )	QUA
PERPENDICULAR ( 수직점 )	PER
TANGENT ( 접점 )	TAN



















원과 삼각형의 중심 원을 그리고 싶을때







원과 삼각형 중심 사이에 원을 그리고자 할 때  먼저 원(circle) 명령어를 입력해줍니다.

그 다음 명령어는 무조건 작은 따옴표가 붙는 'cal 입력해주고표현식은 (중심점 + 근처점 )/2 을 입력해줍니다.

중심점은 삼각형 선의 중간을, 근처점은 원의 근처를 지정하는 것입니다.

그리고 이제 표현식을 입력했으면 선택을 해야겠죠?

원과 마주하는 삼각형의 선을 선택하고 삼각형이 마주하고 있는 원의 근처점을 클릭합니다.

이제 원의 크기를 지정 해주면 되는데 원하는 그 자리에서 크기를 입력할 수있고

'cal 명령어를 다시 입력하여

 1/2*rad의 표현식을 입력할건데 이 식은

원 반지름 2분의 1을 계산하여 원의 크기를 지정합니다.

이제 표현식 1/2*rad를 입력하면 됩니다.

원의 크기가 R15이면 작은 원의 크기는 2분의1인 R7.5의 크기가 지정됩니다.

원의 크기를 지정하는것이기 때문에 R15의 원을 클릭해주면

2분의 1의 크기의 원이 생성됩니다.





2분의 1지정하는 것처럼 똑같이 입력하면 됩니다.
1/3*rad	원 반지름 3분의 1 크기
1/4*rad	원 반지름 4분의 1 크기
1/5*rad	원 반지름 5분의 1 크기







command : circle(원)
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 'cal
CAL >>>> Expression: (mid+nea)/2

CAL : 선 선택
CAL : 원 선택

CIRCLE Specify radius of circle or [Diameter] <>: 'cal
CAL >>>> Expression: 1/2*rad
CAL : 원 선택





원과 선의 중심 원을 그리고 싶을때

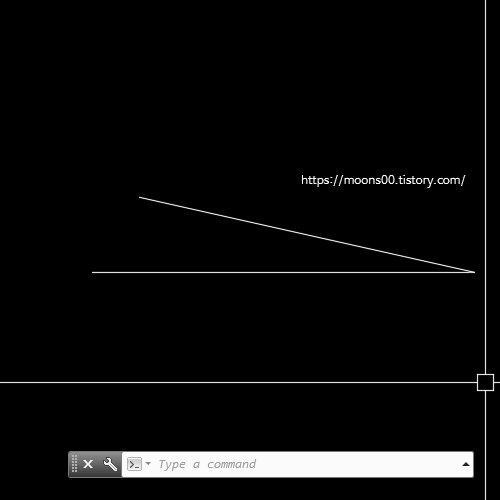

두 끝점 사이의 거리 구하기



dist(end,end) : 거리(끝점,끝점)

dee





위의 내용과 다르게 먼저 cal 명령어를 입력하기 때문에

작은 따옴표는 사용하지 않습니다.

cal 명령어를 입력한 후, 표현식 dee 를 입력하고

아래와 위의 선을 클릭하면

명령어 창 위로 두 끝점의 사이 거리가 입력됩니다.

소수점이기 때문에 치수 스타일을 정수로 입력했다면

23mm 입력됩니다.







---



command : cal
CAL >>>> Expression: dee
CAL : 아래 선 클릭
CAL : 위 선 클릭
